立式管道泵ISG型

瀏覽次數:0

大東海泵業ISG立式管道泵

產品名稱: 立式管道泵ISG型

產品簡介

立式管道泵ISG型是本公司結合IS型離心泵性能參數和立式泵的結構之長，嚴格按照國際標準IS02858及國家標準設計成功的高效節能產品，是代替IS型臥式泵、DL型泵等常規產品的新穎立式管道泵。流量范圍1.5-1200m3/h，揚程范圍8-150m,分基本型、擴流型、A、B、C切割型等250多種規格。根據流量介質和溫度不同，設計制造成同性能參數的IRG型熱水泵、IHG型化工泵、ISHY型立式防爆化工泵系列產品。

產品特點

1、結構緊湊、體積小、外形美觀。其立式結構重心較低且重心重合于泵底腳中心，增強了泵的運行穩定性和壽命。
2、安裝方便。進出口徑相同并在同一中心線上，可像閥門一樣直接安裝在管路任何部位。電機加上防雨罩可置于戶外使用。
3、運行平穩、噪音低、組件同心高度。電機采用低噪音軸承，泵葉輪具有極好的動靜平衡，運行無振動，改善使用環境。
4、無滲漏。軸封采用耐腐硬質合金機械密封，解決了離心泵填料密封滲嚴重的問題，延長了使用壽命。確保了運行場地干凈整潔。
5、維修方便。勿需拆卸管道，只要折下泵蓋螺母，取出電機及傳動組件即可進行檢修維護。
6、可根據現場使用條件，泵機可立式、臥式、多方式安裝，依據流量揚程要求，采用并、串聯方法，增加所需流量揚程。
現在市場上立式管道泵ISG型生產廠家很多，那ISG管道泵哪家好呢？大東海泵業專業生產的ISG管道泵、自吸泵型號很齊全，歡迎大家前來咨詢、選購。
大東海泵業ISG型立式管道泵質量保證圖

產品用途

1、ISG立式管道泵，輸送清水及物理性質類似清水的其它液體之用。使用介質量溫度80℃以下。適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸水、采暖、浴室冷暖水循環增壓及設備配套等。
2、IRG型立式熱水泵、適用于有供熱系統的民用企事業單位的建筑住房供暖及熱水增壓、循環、輸送等生產工藝供熱系統，如電站、熱電站、余熱利用、冶金、化工、紡織、木材加工、造紙等工業、鍋爐高溫?zé)崴⑹褂脺囟?20℃以下。
3、IHG型立式化工泵，輸送不含固體顆粒具有腐蝕性其粘度類似水的液體。適用于輕紡、石油、化工、冶金、電力、造紙、食品、制藥和合成纖維等部門。使用溫度-20℃～120℃。
4、ISY(YG)型立式油泵泵，適用于石油、輕紡、化工、機械等行業輸送無腐蝕、易燃、易爆液體，被輸送介質溫度-20℃～120℃.介質密度P<1000㎏/ m3。
5、ISHY型立式防爆化工泵輸送不含固體顆粒具有腐蝕性其粘度類似水且易燃易爆的液體。適用于輕紡、石油、化工、冶金、礦山、制藥和合成纖維等部門，使用溫度-20℃～102℃.

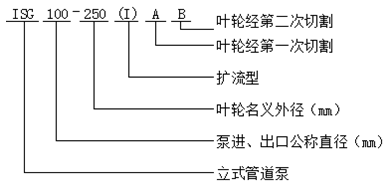

型號意義

性能參數

型號	口徑 mm	流量		揚程 m	效率 %	轉速 r/min	電機功率 KW	必需汽蝕余量（NPSH）r
型號	口徑 mm	m3/h	L/S	揚程 m	效率 %	轉速 r/min	電機功率 KW	必需汽蝕余量（NPSH）r
ISG 15-80	15	1.1 1.5 2.0	0.3 0.42 0.55	8.5 8 7	26 34 34	2800	0.18	2.3
ISG 20-110	20	1.8 2.5 3.3	0.5 0.69 0.91	16 15 13.5	25 34 35	2800	0.37	2.3
ISG 20-160	20	1.8 2.5 3.3	0.5 0.69 0.91	33 32 30	19 25 23	2900	0.75	2.3
ISG 25-110	25	2.8 4 5.2	0.78 1.11 1.44	16 15 13.5	34 42 41	2900	0.55	2.3
ISG 25-125	25	2.8 4 5.2	0.78 1.11 1.44	20.6 20 18	28 36 35	2900	0.75	2.3
ISG 25-125A	25	2.5 3.6 4.6	0.69 1.0 1.28	17 16 14.4	35	2900	0.55	2.3
ISG 25-160	25	2.8 4 5.2	0.78 1.11 1.44	33 32 30	24 32 33	2900	1.5	2.3
ISG 25-160A	25	2.6 3.7 4.9	0.12 1.03 1.36	29 28 26	31	2900	1.1	2.3
型號	口徑 mm	流量		揚程 m	效率 %	轉速 r/min	電機功率 KW	必需汽蝕余量（NPSH）r
型號	口徑 mm	m3/h	L/S	揚程 m	效率 %	轉速 r/min	電機功率 KW	必需汽蝕余量（NPSH）r
ISG 32-100(I)	32	4.4 6.3 8.3	1.22 1.75 2.32	13.2 12.5 11.3	48 54 53	2900	0.75	2.0
ISG 32-125	32	3.5 5 6.5	0.97 0.39 1.8	22 20 18	40 44 42	2900	0.75	2.3
ISG 32-125A	32	3.1 4.5 5.8	0.86 1.25 1.61	17.6 16 14.4	43	2900	0.55	2.3
ISG 32-160(I)	32	4.4 6.3 8.3	1.22 1.75 2.32	33.2 32 30.2	34 40 42	2900	2.2	2.0
ISG 32-200(I)	32	4.4 6.3 8.3	1.22 1.75 2.32	50.5 50 48	26 33 35	2900	4	2.0
ISG 32-200A	32	2.8 4 5.2	0.78 1.11 1.44	44.6 44 42.7	34 40 42	2900	2.2	2.0
型號	口徑 mm	流量		揚程 m	效率 %	轉速 r/min	電機功率 KW	必需汽蝕余量（NPSH）r
型號	口徑 mm	m3/h	L/S	揚程 m	效率 %	轉速 r/min	電機功率 KW	必需汽蝕余量（NPSH）r
ISG 40-100	40	4.4 6.3 8.3	1.22 1.75 2.31	13.2 12.5 11.3	48 54 53	2900	0.55	2.3
ISG 40-100A	40	3.9 5.6 7.4	1.08 1.56 2.06	10.6 10 9	52	2900	0.37	2.3
ISG 40-125	40	4.4 6.3 8.3	1.22 1.75 2.31	21 20 18	41 46 43	2900	1.1	2.3
ISG 40-125A	40	3.9 5.6 7.4	1.08 1.56 2.06	17.6 16 14.4	40 45 41	2900	0.75	2.3
ISG 40-160	40	4.4 6.3 8.3	1.22 1.75 2.31	33 32 30	35 40 40	2900	2.2	2.3
ISG 40-160A	40	4.1 5.9 7.8	1.14 1.64 2.17	29 28 26.3	34 39 39	2900	1.5	2.3
ISG 40-160B	40	3.8 5.5 7.2	1.06 1.53 2.0	25.5 24 22.5	34 38 37	2900	1.1	2.3
ISG 40-200	40	4.4 6.3 8.3	1.22 1.75 2.31	51 50 48	26 33 32	2900	4	2.3
ISG 40-200A	40	4.1 5.9 7.8	1.14 1.64 2.17	45 44 42	26 31 30	2900	3	2.3
ISG 40-200B	40	3.7 5.3 7.0	1.03 1.47 1.94	38 36 34.5	29	2900	2.2	2.3
ISG 40-250	40	4.4 6.3 8.3	1.22 1.75 2.31	82 80 74	24 28 28	2900	7.5	2.3
ISG 40-250A	40	4.1 5.9 7.8	1.14 1.64 2.17	72 70 65	24 28 27	2900	5.5	2.3
ISG 40-250B	40	3.8 5.5 7.0	1.06 1.53 1.94	61.5 60 56	23 27 26	2900	4	2.3
型號	口徑 mm	流量		揚程 m	效率 %	轉速 r/min	電機功率 KW	必需汽蝕余量（NPSH）r
型號	口徑 mm	m3/h	L/S	揚程 m	效率 %	轉速 r/min	電機功率 KW	必需汽蝕余量（NPSH）r
ISG 40-100(I)	40	8.8 12.5 16.3	2.44 3.47 4.53	13.2 12.5 11.3	55 62 60	2900	1.1	2.3
ISG 40-100(I)A	40	8 11 14.5	2.22 3.05 4.03	10.6 10 9	60	2900	0.75	2.3
ISG 40-125(I)	40	8.8 12.5 16.3	2.44 3.47 4.53	21.2 20 17.8	49 58 57	2900	1.5	2.3
ISG 40-125(I)A	40	8 11 14.5	2.22 3.05 4.03	17 16 14	57	2900	1.1	2.3
ISG 40-160(I)	40	8.8 12.5 16.3	2.44 3.47 4.53	33 32 30	45 52 51	2900	3	2.3
ISG 40-160(I)A	40	8.2 11.7 15.2	2.28 3.25 4.22	29 28 26	44 51 50	2900	2.2	2.3
ISG 40-160(I)B	40	7.3 10.4 13.5	2.38 2.89 3.75	23 22 20.5	50	2900	1.5	2.3
ISG 40-200(I)	40	8.8 12.5 16.3	2.44 3.47 4.53	51.2 50 48	38 46 46	2900	5.5	2.3
ISG 40-200(I)A	40	8.3 11.7 15.3	2.31 3.25 4.25	45.0 44 42	37 45 45	2900	4	2.3
ISG 40-200(I)B	40	7.5 10.6 13.8	2.08 2.94 3.83	37 36 34	44	2900	3	2.3
ISG 40-250(I)	40	8.8 12.5 16.3	2.44 3.47 4.53	81.2 80 77.5	31 38 40	2900	11	2.3
ISG 40-250(I)A	40	8.2 11.6 15.2	2.28 3.22 4.22	71.0 70 68	38	2900	7.5	2.3
ISG 40-250(I)B	40	7.6 10.8 14	2.11 3.0 3.89	61.4 60 58	37	2900	7.5	2.3
ISG 40-250(I)C	40	7.1 10.0 13.1	1.97 2.78 3.64	53.2 52 50.4	36	2900	5.5	2.3
型號	口徑 mm	流量		揚程 m	效率 %	轉速 r/min	電機功率 KW	必需汽蝕余量（NPSH）r
型號	口徑 mm	m3/h	L/S	揚程 m	效率 %	轉速 r/min	電機功率 KW	必需汽蝕余量（NPSH）r
ISG 50-100	50	8.8 12.5 16.3	2.44 3.47 4.53	13.6 12.5 11.3	55 62 60	2900	1.1	2.3
ISG 50-100A	50	8 11 14.5	2.22 3.05 4.03	11 10 9	60	2900	0.75	2.3
ISG 50-125	50	8.8 12.5 16.3	2.44 3.47 4.53	21.5 20 17.8	49 58 57	2900	1.5	2.3
ISG 50-125A	50	8 11 14.5	2.22 3.05 4.03	17 16 14	57	2900	1.1	2.3
ISG 50-160	50	8.8 12.5 16.3	2.44 3.47 4.53	33 32 30	45 52 51	2900	3	2.3
ISG 50-160A	50	8.2 11.7 15.2	2.28 3.25 4.22	29 28 26	44 51 50	2900	2.2	2.3
ISG 50-160B	50	7.3 10.4 13.5	2.38 2.89 3.75	23 22 20.5	50	2900	1.5	2.3
ISG 50-200	50	8.8 12.5 16.3	2.44 3.47 4.53	52 50 48	38 46 46	2900	5.5	2.3
ISG 50-200A	50	8.3 11.7 15.3	2.31 3.25 4.25	45.8 44 42	37 45 45	2900	4	2.3
ISG 50-200B	50	7.5 10.6 13.8	2.08 2.94 3.83	37 36 34	44	2900	3	2.3
ISG 50-250	50	8.8 12.5 16.3	2.44 3.47 4.53	82 80 77.5	29 38 40	2900	11	2.3
ISG 50-250A	50	8.2 11.6 15.2	2.28 3.22 4.22	71.5 70 68	38	2900	7.5	2.3
ISG 50-250B	50	7.6 10.8 14	2.11 3.0 3.89	61.4 60 58	37	2900	7.5	2.3
ISG 50-250C	50	7.1 10.0 13.1	1.97 2.78 3.64	53.2 52 50.4	36	2900	5.5	2.3
型號	口徑 mm	流量		揚程 m	效率 %	轉速 r/min	電機功率 KW	必需汽蝕余量（NPSH）r
型號	口徑 mm	m3/h	L/S	揚程 m	效率 %	轉速 r/min	電機功率 KW	必需汽蝕余量（NPSH）r
ISG 50-100(I)	50	17.5 25 32.5	4.86 6.94 9.03	13.7 12.5 10.5	67 69 69	2900	1.5	2.5
ISG 50-100(I)A	50	15.6 22.3 29	4.3 6.19 8.1	11 10 8.4	65 67 68	2900	1.1	2.5
ISG 50-125(I)	50	17.5 25 32.5	4.86 6.94 9.03	21.5 20 18	60 68 67	2900	3	2.5
ISG 50-125(I)A	50	15.6 22.3 29	4.33 6.19 8.1	17 16 13.6	58 66 65	2900	2.2	2.5
ISG 50-160(I)	50	17.5 25 32.5	4.68 6.94 9.03	34.4 32 27.5	54 63 60	2900	4	2.5
ISG 50-160(I)A	50	16.4 23.4 30.4	4.56 6.5 8.44	30 28 24	54 62 59	2900	4	2.5
ISG 50-160(I)B	50	15.0 21.6 28	4.17 6.0 7.78	26 24 20.6	58	2900	3	2.5
ISG 50-200(I)	50	17.5 25 32.5	4.86 6.94 9.03	52.7 50 45.5	49 58 59	2900	7.5	2.5
ISG 50-200(I)A	50	16.4 23.5 30.5	4.56 6.53 8.47	46.4 44 40	48 57 58	2900	7.5	2.5
ISG 50-200(I)B	50	15.2 21.8 28.3	4.22 6.06 7.86	40 38 34.5	55	2900	5.5	2.5
ISG 50-250(I)	50	17.5 25 32.5	4.86 6.94 9.03	82 80 76.5	39 50 52	2900	15	2.5
ISG 50-250(I)A	50	16.4 23.4 30.5	4.56 6.5 8.47	71.5 70 67	39 50 52	2900	11	2.5
ISG 50-250(I)B	50	15 21.6 28	4.17 6.0 7.78	61 60 57.4	38 49 54	2900	11	2.5
ISG 50-315(I)	50	17.5 25 32.5	4.86 6.94 9.03	128 125 122	30 40 44	2900	30	2.5
ISG 50-315(I)A	50	16.6 23.7 31	4.61 6.58 8.6	115 113 110	30 40 44	2900	22	2.5
ISG 50-315(I)B	50	15.7 22.5 29.2	4.36 6.25 8.0	103 101 98	39	2900	18.5	2.5
ISG 50-315(I)C	50	14.4 20.6 26.8	4.0 5.72 7.44	86 85 83	38	2900	15	2.5
型號	口徑 mm	流量		揚程 m	效率 %	轉速 r/min	電機功率 KW	必需汽蝕余量（NPSH）r
型號	口徑 mm	m3/h	L/S	揚程 m	效率 %	轉速 r/min	電機功率 KW	必需汽蝕余量（NPSH）r
ISG 65-100	65	17.5 25 32.5	4.86 6.94 9.03	13.7 12.5 10.5	67 69 69	2900	1.5	2.5
ISG 65-100A	65	15.6 22.3 29	4.3 6.19 8.1	11 10 8.4	65 67 68	2900	1.1	2.5
ISG 65-125	65	17.5 25 32.5	4.86 6.94 9.03	21.5 20 18	60 68 67	2900	3	2.5
ISG 65-125A	65	15.6 22.3 29	4.33 6.19 8.1	17 16 14.4	58 66 65	2900	2.2	2.5
ISG 65-160	65	17.5 25 32.5	4.86 6.94 9.03	34.4 32 27.5	54 63 60	2900	4	2.5
ISG 65-160A	65	16.4 23.4 30.4	4.56 6.5 8.44	30 28 24	54 62 59	2900	4	2.5
ISG 65-160B	65	15.0 21.6 28	4.17 6.0 7.78	26 24 20.6	58	2900	3	2.5
ISG 65-200	65	17.5 25 32.5	4.86 6.94 9.03	52.7 50 45.5	49 58 59	2900	7.5	2.5
ISG 65-200A	65	16.4 23.5 30.5	4.56 6.53 8.47	46.4 44 40	48 57 58	2900	7.5	2.5
ISG 65-200B	65	15.2 21.8 28.3	4.22 6.06 7.86	40 38 34.5	55	2900	5.5	2.5
ISG 65-250	65	17.5 25 32.5	4.86 6.94 9.03	82 80 76.5	39 50 52	2900	15	2.5
ISG 65-250A	65	16.4 23.4 30.5	4.56 6.5 8.47	71.5 70 67	39 50 52	2900	11	2.5
ISG 65-250B	65	15 21.6 28	4.17 6.0 7.78	61 60 57.4	38 49 54	2900	11	2.5
ISG 65-315	65	17.5 25 32.5	4.86 6.94 9.03	127 125 122	32 40 44	2900	30	2.5
ISG 65-315A	65	16.6 23.7 31	4.61 6.58 8.6	115 113 110	32 40 44	2900	22	2.5
ISG 65-315B	65	15.7 22.5 29.2	4.36 6.25 8.0	103 101 98	39	2900	18.5	2.5
ISG 65-315C	65	14.4 20.6 26.8	4.0 5.72 7.44	86 85 83	38	2900	15	2.5
型號	口徑 mm	流量		揚程 m	效率 %	轉速 r/min	電機功率 KW	必需汽蝕余量（NPSH）r
型號	口徑 mm	m3/h	L/S	揚程 m	效率 %	轉速 r/min	電機功率 KW	必需汽蝕余量（NPSH）r
ISG 65-100(I)	65	35 50 65	9.72 13.9 18.1	13.8 12.5 10	67 73 70	2900	3	3.0
ISG 65-100(I)A	65	31.3 44.7 58	8.7 12.4 16.1	11 10 8	66 72 69	2900	2.2	3.0
ISG 65-125(I)	65	35 50 65	9.72 13.9 18.1	22 20 17	67 72.5 70	2900	5.5	3.0
ISG 65-125(I)A	65	31.3 44.7 58	8.7 12.5 16.1	17.5 16 13.6	66 71 69	2900	4	3.0
ISG 65-160(I)	65	35 50 65	9.72 13.9 18.1	35 32 28	63 71 70	2900	7.5	3.0
ISG 65-160(I)A	65	32.7 46.7 61	9.1 13.0 16.9	30.6 28 24	62 70 69	2900	7.5	3.0
ISG 65-160(I)B	65	30.3 43.3 56.3	8.4 12.0 15.6	26 24 21	69	2900	5.5	3.0
ISG 65-200(I)	65	35 50 65	9.72 13.9 18.1	53.5 50 46	55 67 68	2900	15	3.0
ISG 65-200(I)A	65	32.8 47 61	9.1 13.1 16.9	47 44 40	54 66 67	2900	11	3.0
ISG 65-200(I)B	65	30.5 43.5 56.6	8.5 12.1 15.7	40.6 38 33.4	65	2900	7.5	3.0
ISG 65-250(I)	65	35 50 65	9.72 13.9 18.1	83 80 72	52 59 60	2900	22	3.0
ISG 65-250(I)A	65	32.5 46.7 61	9.0 13.0 16.9	73 70 63	52 59 60	2900	18.5	3.0
ISG 65-250(I)B	65	30 43.3 56	8.3 12.0 15.6	62 60 54	58	2900	15	3.0
ISG 65-315(I)	65	35 50 65	9.72 13.9 18.1	128 125 121	44 54 57	2900	37	3.0
ISG 65-315(I)A	65	32.5 46.5 60.5	9.0 12.9 16.8	112.6 110 106.4	43 54 57	2900	30	3.0
ISG 65-315(I)B	65	31 44.5 58	8.6 12.4 16.1	102.5 100 98	53	2900	30	3.0
ISG 65-315(I)C	65	29 41 53.6	8.1 11.4 14.9	87 85 83	51	2900	22	3.0
型號	口徑 mm	流量		揚程 m	效率 %	轉速 r/min	電機功率 KW	必需汽蝕余量（NPSH）r
型號	口徑 mm	m3/h	L/S	揚程 m	效率 %	轉速 r/min	電機功率 KW	必需汽蝕余量（NPSH）r
ISG 80-100	80	35 50 65	9.72 13.9 18.1	13.8 12.5 10	67 73 70	2900	3	3.0
ISG 80-100A	80	31.3 44.7 58	8.7 12.5 16.1	11 10 8	66 72 69	2900	2.2	3.0
ISG 80-125	80	35 50 65	9.72 13.9 18.1	22 20 17	67 72.5 70	2900	5.5	3.0
ISG 80-125A	80	31.3 45 58	8.7 12.5 16.1	17.5 16 13.6	66 71 69	2900	4	3.0
ISG 80-160	80	35 50 65	9.72 13.9 18.1	35 32 28	63 71 70	2900	7.5	3.0
ISG 80-160A	80	32.7 46.7 61	9.1 13.0 16.9	30.6 28 24	62 70 69	2900	7.5	3.0
ISG 80-160B	80	30.3 43.3 56.3	8.4 12.0 15.6	26 24 21	69	2900	5.5	3.0
ISG 80-200	80	35 50 65	9.72 13.9 18.1	53.5 50 46	55 67 68	2900	15	3.0
ISG 80-200A	80	32.8 47 61	9.1 13.1 16.9	47 44 40	54 66 67	2900	11	3.0
ISG 80-200B	80	30.5 43.5 56.6	8.5 12.1 15.7	40.6 38 33.4	65	2900	7.5	3.0
ISG 80-250	80	35 50 65	9.72 13.9 18.1	83 80 72	52 59 60	2900	22	3.0
ISG 80-250A	80	32.5 46.7 61	9.0 13.0 16.9	73 70 63	52 59 60	2900	18.5	3.0
ISG 80-250B	80	30 43.3 56	8.3 12.0 15.6	62 60 54	58	2900	15	3.0
ISG 80-315	80	35 50 65	9.72 13.9 18.1	128 125 122	43 54 57	2900	37	3.0
ISG 80-315A	80	32.5 46.5 60.5	9.0 12.9 16.8	112.6 110 107.4	43 54 57	2900	30	3.0
ISG 80-315B	80	31 44.5 58	8.6 12.4 16.1	102.5 100 98	53	2900	30	3.0
ISG 80-315C	80	29 41 53.6	8.1 11.4 14.9	98 85 83	51	2900	22	3.0
ISG 80-350	80	35 50 65	9.72 13.9 18.1	146 150 142	55 66 67	2900	55	3.0
ISG 80-350A	80	31 44.5 58	8.6 12.4 16.1	138.4 142 134.8	65	2900	45	3.0
ISG 80-350B	80	29 41 53.6	8.1 11.4 14.9	131.4 135 127.8	63	2900	37	3.0
型號	口徑 mm	流量		揚程 m	效率 %	轉速 r/min	電機功率 KW	必需汽蝕余量（NPSH）r
型號	口徑 mm	m3/h	L/S	揚程 m	效率 %	轉速 r/min	電機功率 KW	必需汽蝕余量（NPSH）r
ISG 80-100(I)	80	70 100 130	19.4 27.8 36.1	13.6 12.5 11	66 76 75	2900	5.5	4.5
ISG 80-100(I)A	80	62.6 89 116	17.4 24.7 32.2	11 10 8.8	64 74 74	2900	4	4.5
ISG 80-125(I)	80	70 100 130	19.4 27.8 36.1	23.5 20 14	70 76 65	2900	11	4.5
ISG 80-125(I)A	80	62.6 89 116	17.4 24.7 32.2	19 16 11	68 74 65	2900	7.5	4.5
ISG 80-160(I)	80	70 100 130	19.4 27.8 36.1	36.5 32 24	70 76 65	2900	15	4.5
ISG 80-160(I)A	80	65.4 93.5 121.6	18.2 26.0 33.8	32 28 21	68 74 67	2900	11	4.5
ISG 80-160(I)B	80	60.6 86.6 112.5	16.8 24.1 31.3	72 24 18	72	2900	11	4.5
ISG 80-200(I)	80	70 100 130	19.4 27.8 36.1	54 50 42	65 74 73	2900	22	4.0
ISG 80-200(I)A	80	65.4 93.5 121.6	18.2 26.0 33.8	47.5 44 37	64 73 72	2900	18.5	4.0
ISG 80-200(I)B	80	61 87 113	16.9 24.2 31.4	41 38 32	71	2900	15	4.0
ISG 80-250(I)	80	70 100 130	19.4 27.8 36.1	87 80 68	62 69 68	2900	37	4.0
ISG 80-250(I)A	80	65.4 93.5 121.6	18.2 26.0 33.8	76 70 59.5	61 68 67	2900	30	4.0
ISG 80-250(I)B	80	61 87 113	16.9 24.2 31.4	65 60 51	66	2900	30	4.0
ISG 80-315(I)	80	70 100 130	19.4 27.8 36.1	132 125 114	55 66 67	2900	75	4.0
ISG 80-315(I)A	80	66.5 95 123.6	18.5 26.4 34.3	119 113 103	55 66 67	2900	55	4.0
ISG 80-315(I)B	80	63 90 117	17.5 25 32.5	106.6 101 92	65	2900	45	4.0
ISG 80-315(I)C	80	58 82 107	16.1 22.8 29.7	90 85 76	63	2900	37	4.0
型號	口徑 mm	流量		揚程 m	效率 %	轉速 r/min	電機功率 KW	必需汽蝕余量（NPSH）r
型號	口徑 mm	m3/h	L/S	揚程 m	效率 %	轉速 r/min	電機功率 KW	必需汽蝕余量（NPSH）r
ISG 100-100	100	70 100 130	19.4 27.8 36.1	13.6 12.5 11	66 76 75	2900	5.5	4.5
ISG 100-100A	100	62.6 89 116	17.4 47 32.2	11 10 8.8	64 74 74	2900	4	4.5
ISG 100-125	100	70 100 130	19.4 27.8 36.1	23.5 20 14	70 76 65	2900	11	4.5
ISG 100-125A	100	62.6 89 116	17.4 24.7 32.2	19 16 11	68 74 63	2900	7.5	4.5
ISG 100-160	100	70 100 130	19.4 27.8 36.1	36.5 32 24	70 76 65	2900	15	4.5
ISG 100-160A	100	65.4 93.5 121.6	18.2 26.0 33.8	32 28 21	68 74 67	2900	11	4.5
ISG 100-160B	100	60.6 86.6 112.5	16.8 24.1 31.3	27 24 18	72	2900	11	4.5
ISG 100-200	100	70 100 130	19.4 27.8 36.1	54 50 42	65 74 73	2900	22	4.0
ISG 100-200A	100	65.4 93.5 121.6	18.2 26.0 33.8	47.5 44 37	64 73 72	2900	18.5	4.0
ISG 100-200B	100	61 87 113	16.9 24.2 31.4	41 38 32	71	2900	15	4.0
ISG 100-250	100	70 100 130	19.4 27.8 36.1	37 80 68	62 69 68	2900	37	4.0
ISG 100-250A	100	65.4 93.5 121.6	18.2 26.0 33.8	76 70 59.5	61 68 67	2900	30	4.0
ISG 100-250B	100	61 87 113	16.9 24.2 31.4	65 60 51	66	2900	30	4.0
ISG 100-315	100	70 100 130	19.4 27.8 36.1	132 125 114	55 66 67	2900	75	4.0
ISG 100-315A	100	66.5 95 123.6	18.5 26.4 34.3	119 113 103	65 66 67	2900	55	4.0
ISG 100-315B	100	63 90 117	17.5 25 32.5	106.6 101 92	65	2900	45	4.0
ISG 100-315C	100	58 82 107	16.1 22.8 29.7	90 85 76	63	2900	37	4.0
型號	口徑 mm	流量		揚程 m	效率 %	轉速 r/min	電機功率 KW	必需汽蝕余量（NPSH）r
型號	口徑 mm	m3/h	L/S	揚程 m	效率 %	轉速 r/min	電機功率 KW	必需汽蝕余量（NPSH）r
ISG 100-100(I)	100	96 160 192	26.7 44.4 53.3	14 12.5 10	64 73 70	2900	11	4.5
ISG 100-125(I)	100	96 160 192	26.7 44.4 53.3	24 20 14	62 74 69	2900	15	4.5
ISG 100-125(I)A	100	84 140 168	23.3 39 46.7	20 17 12	64 72 68	2900	11	4.5
ISG 100-160(I)	100	96 160 192	26.7 44.4 53.3	36 32 27	69 79 75	2900	22	5.6
ISG 100-160(I)A	100	84 140 168	23.3 39 46.7	32 28 23.5	66 76 72	2900	18.5	5.0
ISG 100-200(I)	100	96 160 192	26.7 44.4 53.3	53 50 45	69 79 78	2900	37	5.2
ISG 100-200(I)A	100	84 140 168	23.3 39 46.7	48 45 40	64 74 73	2900	30	4.5
ISG 100-200(I)B	100	60 100 120	16.7 27.8 33.3	43 40 36	72	2900	22	4.5
ISG 100-250(I)	100	96 160 192	26.7 44.4 53.3	83 80 72	65 77 74	2900	55	4.8
ISG 100-250(I)A	100	84 140 168	23.3 39 46.7	75 72 65	60 72 69	2900	45	4.5
ISG 100-250(I)B	100	60 100 120	16.7 27.8 33.3	68 65 58	70	2900	37	4.5
ISG 100-350	100	60 100 120	16.7 27.8 33.3	153.6 150 142	72 57 74	2900	90	4.0
ISG 100-350A	100	61 87 113	16.9 24.2 31.4	145.6 142 134	75	2900	75	4.0
ISG 100-350B	100	58 82 107	16.1 22.8 29.7	138.6 135 127	75	2900	55	4.0
型號	口徑 mm	流量		揚程 m	效率 %	轉速 r/min	電機功率 KW	必需汽蝕余量（NPSH）r
型號	口徑 mm	m3/h	L/S	揚程 m	效率 %	轉速 r/min	電機功率 KW	必需汽蝕余量（NPSH）r
ISG 125-100	125	96 160 192	26.7 44.4 53.3	13 12.5 12	82	2900	11	4.0
ISG 125-100A	125	86 143 172	23.9 39.7 47.8	10.4 10 9.6	77	2900	7.5	4.0
ISG 125-125	125	96 160 192	26.7 44.4 53.3	22.6 20 17	80	2900	15	4.0
ISG 125-125A	125	86 143 172	23.9 39.7 47.8	18 16 13.6	77	2900	11	4.0
ISG 125-160	125	96 160 192	26.7 44.4 53.3	36 32 28	78	2900	22	4.0
ISG 125-160A	125	90 150 180	25 41.7 50	31.5 28 24.5	76	2900	18.5	4.0
ISG 125-160B	125	83 138 166	21.7 38.3 46.1	27 24 21	73	2900	15	4.0
ISG 125-200	125	96 160 192	26.7 44.4 53.3	55 50 46	77	2900	37	5.5
ISG 125-200A	125	90 150 180	25 41.7 50	48.4 44 40.5	76	2900	30	5.5
ISG 125-200B	125	83 138 166	21.7 38.3 46.1	41.3 37.5 34.5	75	2900	22	5.5
ISG 125-250	125	96 160 192	26.7 44.4 53.3	87 80 73	75	2900	55	5.0
ISG 125-250A	125	90 150 180	25 41.7 50	76 70 84	74	2900	45	5.5
ISG 125-250B	125	83 138 166	21.7 38.3 46.1	65 60 55	73	2900	37	5.5
ISG 125-315	125	96 160 192	26.7 44.7 53.3	133 125 119	70	2900	90	5.0
ISG 125-315A	125	90 150 180	25 41.7 50	117 110 104.6	70	2900	75	5.0
ISG 125-315B	125	86 143 172	23.9 39.7 47.8	106.4 100 95.2	69	2900	75	5.0
ISG 125-315C	125	80.5 134 161	22.4 37.2 44.7	96 88 86	67	2900	55	5.0
型號	口徑 mm	流量		揚程 m	效率 %	轉速 r/min	電機功率 KW	必需汽蝕余量（NPSH）r
型號	口徑 mm	m3/h	L/S	揚程 m	效率 %	轉速 r/min	電機功率 KW	必需汽蝕余量（NPSH）r
ISG 150-125	150	96 160 192	26.7 44.4 53.3	22.6 24 17	66 76 76	2900	11	4.0
ISG 150-125A	150	90 150 180	25 41.7 50	18 16 13.6	77	2900	7.5	4.0
ISG 150-160	150	96 160 192	26.7 44.4 53.3	36 32 27	75	2900	22	4.0
ISG 150-160A	150	90 150 180	25 41.7 50	32 28 23.5	76	2900	18.5	4.0
ISG 150-160B	150	84 140 168	23.3 39 46.7	27 24 21	73	2900	15	4.0
ISG 150-200	150	140 200 260	38.9 55.6 72.2	13.8 12.5 10.6	68 78 78	1450	15	3.0
ISG 150-200A	150	125 176 232.5	34.7 49.7 64.6	11 10 8.5	66 76 76	1450	11	3.0
ISG 150-200B	150	84 140 168	23.3 39 46.7	41 38 34	75	2900	22	4.0
ISG 150-250	150	140 200 260	38.9 55.6 72.2	21.8 20 17	73 79 77	1450	18.5	3.0
ISG 150-250A	150	129 184.4 240	35.8 51.2 66.7	18.5 17 14.4	72 78 76	1450	15	3.0
ISG 150-250B	150	117 167 217.5	32.5 46.4 60.4	15.2 14 12	76	1450	11	3.0
ISG 150-315	150	140 200 260	38.9 55.6 72.2	33.8 32 28	70 78 73	1450	30	2.5
ISG 150-315A	150	131 187 243	36.4 51.9 67.5	29.5 28 24.5	69 77 77	1450	22	3.5
ISG 150-315B	150	121 173 225	33.5 48.1 62.5	25 24 21	76	1450	18.5	3.5
ISG 150-350	150	96 160 192	26.7 44.4 53.3	153.6 150 142.8	80	2900	110	5.5
ISG 150-350A	150	90 150 180	25 41.7 50	145.6 142 134.8	70	2900	90	5.2
ISG 150-350B	150	84 140 168	23.3 39 46.7	138.6 135 127.8	65 76 74	2900	75	5.5
ISG 150-400	150	140 200 260	38.9 55.6 72.2	53 50 44	68 75 71	1450	45	3.5
ISG 150-400A	150	131 187 243	36.4 51.9 67.5	46.6 44 38.3	67 74 70	1450	37	3.5
ISG 150-400B	150	122 174 226.5	33.9 48.3 62.9	40 38 33	73	1450	30	3.5
ISG 150-400C	150	112 160 208	31.1 44.4 57.8	34 32 28	71	1450	22	3.5
型號	口徑 mm	流量		揚程 m	效率 %	轉速 r/min	電機功率 KW	必需汽蝕余量（NPSH）r
型號	口徑 mm	m3/h	L/S	揚程 m	效率 %	轉速 r/min	電機功率 KW	必需汽蝕余量（NPSH）r
ISG 150-250(I)	150	120 200 240	33.3 55.6 66.7	87 80 72	65 76 74	2900	75	4.5
ISG 150-250(I)A	150	112 187 224	31.1 51.9 62.2	76 70 63	64 75 73	2900	55	4.5
ISG 150-250(I)B	150	104 173 208	28.9 48.1 57.8	65 60 54	63 74 72	2900	45	4.5
ISG 150-315(I)	150	120 200 240	33.3 55.6 66.7	133 125 120	58 73 75	2900	110	4.5
ISG 150-315(I)A	150	112 187 224	31.1 51.9 62.2	116 110 105	57 72 74	2900	90	4.5
ISG 150-315(I)B	150	104 173 208	28.9 48.1 57.8	100 95 91	55 70 72	2900	75	4.5
型號	口徑 mm	流量		揚程 m	效率 %	轉速 r/min	電機功率 KW	必需汽蝕余量（NPSH）r
型號	口徑 mm	m3/h	L/S	揚程 m	效率 %	轉速 r/min	電機功率 KW	必需汽蝕余量（NPSH）r
ISG 200-200	200	140 200 260	38.9 55.6 72.2	13.8 12.5 10.6	68 78 78	1450	15	3.0
ISG 200-200A	200	125 179 232.5	34.7 49.7 64.6	11 10 8.5	66 76 76	1450	11	3.0
ISG 200-250	200	140 200 260	21.8 20 17	21.8 20 17	73 79 77	1450	18.5	3.0
ISG 200-250A	200	129 184.4 240	18.5 17 14.4	18.5 17 14.4	72 78 76	1450	15	3.0
ISG 200-250B	200	117 167 217.5	15.2 14 12	15.2 14 12	76	1450	11	3.0
ISG 200-315	200	140 200 260	33.8 32 28	33.8 32 28	70 78 78	1450	30	3.5
ISG 200-315A	200	131 189 243	29.5 28 24.5	29.5 28 24.5	69 77 77	1450	22	3.5
ISG 200-315B	200	121 173 225	25 24 21	25 24 21	76	1450	18.5	3.5
ISG 200-400	200	140 200 260	53 50 44	53 50 44	68 75 71	1450	45	3.5
ISG 200-400A	200	131 187 243	46.6 44 38.3	46.6 44 38.3	67 74 70	1450	37	3.5
ISG 200-400B	200	122 174 226.5	40 38 33	40 38 33	73	1450	30	3.5
ISG 200-400C	200	112 160 208	34 32 28	34 32 28	71	1450	22	3.5
型號	口徑 mm	流量		揚程 m	效率 %	轉速 r/min	電機功率 KW	必需汽蝕余量（NPSH）r
型號	口徑 mm	m3/h	L/S	揚程 m	效率 %	轉速 r/min	電機功率 KW	必需汽蝕余量（NPSH）r
ISG 200-200(I)	200	280 400 520	77.8 111.1 144	13.4 12.5 10.5	70 80 79	1450	22	4.0
ISG 200-200(I)A	200	250 358 465	69.4 90.4 129.2	10.7 10 8.5	68 73 77	1450	18.5	4.0
ISG 200-250(I)	200	280 400 520	77.8 111.1 144	22.2 20 14	75 80 72	1450	30	4.0
ISG 200-250(I)A	200	250 358 465	69.4 99.4 129.2	18 16 11.2	73 78 70	1450	22	4.0
ISG 200-250(I)B	200	226 322 419	62.8 89.4 116.4	14.4 13 7.3	70 75 67	1450	18.5	4.0
ISG 200-315(I)	200	280 400 520	77.8 111.4 144	36 32 26	73 80 75	1450	55	4.0
ISG 200-315(I)A	200	262 374 486	72.8 103.9 135	31.5 28 23	72 79 74	1450	45	4.0
ISG 200-315(I)B	200	242 346 450	67.3 96.1 125	27 24 19.5	78	1450	37	4.0
ISG 200-400(I)	200	280 400 520	77.8 111.4 144	54.5 50 39	75 81 77	1450	75	4.0
ISG 200-400(I)A	200	262 374 486	72.8 103.9 135	48 44 34	80	1450	75	4.0
ISG 200-400(I)B	200	242 346 450	67.2 96.1 125	41.4 38 29.6	78	1450	55	5.0
ISG 200-400(I)C	200	224 320 416	62.2 88.9 115.6	34.9 32 25	76	1450	45	5.0
型號	口徑 mm	流量		揚程 m	效率 %	轉速 r/min	電機功率 KW	必需汽蝕余量（NPSH）r
型號	口徑 mm	m3/h	L/S	揚程 m	效率 %	轉速 r/min	電機功率 KW	必需汽蝕余量（NPSH）r
ISG 250-250	250	350 550 650	97.2 152.8 180.5	22 20 16	78 82 81	1450	45	5.0
ISG 250-250A	250	300 500 600	83.3 139 166.7	18.3 17 14	76 80 80	1450	37	5.0
ISG 250-235	250	300 500 600	83.3 139 166.7	14 12.5 11	73 78 70	1480	22	4.5
ISG 250-300	250	300 500 600	83.3 139 166.7	22 20 16	78	1480	37	4.5
ISG 250-315	250	350 550 650	97.2 152.8 180.5	34 32 28	76 80 79	1450	75	5.5
ISG 250-315A	250	300 500 600	83.3 139 166.7	29.5 28 24	74 78 77	1450	55	5.5
ISG 250-315B	250	260 450 520	72.2 125 144.4	25 24 20	70 74 72	1450	45	5.5
ISG 250-400	250	300 500 600	83.3 139 166.7	54.5 50 39	72	1480	90	4.5
型號	口徑 mm	流量		揚程 m	效率 %	轉速 r/min	電機功率 KW	必需汽蝕余量（NPSH）r
型號	口徑 mm	m3/h	L/S	揚程 m	效率 %	轉速 r/min	電機功率 KW	必需汽蝕余量（NPSH）r
ISG 300-235	300	480 720 900	133.3 200 250	20 18 15.5	77 81 74	970	55	5.0
ISG 300-235A	300	438 607 821	121.7 182.5 228.1	16.5 15 13	75 79 72	970	45	5.0
ISG 300-235B	300	400 600 750	111.1 167.0 208.3	14 12.5 11	73 77 70	970	37	5.0
ISG 300-300	300	480 720 900	133.3 200 250	31 28 25	77 81 77	970	75	5.0
ISG 300-300A	300	444 666 833	123.3 185 231.4	26.5 24 21.5	76 80 76	970	75	5.0
ISG 300-300B	300	415 623 779	115.3 173.1 261.4	23 21 18.5	79	970	55	5.0
ISG 300-380	300	480 720 900	133.3 200 250	48 44 34	84	970	132	5.0
ISG 300-380A	300	444 666 833	123.3 185 231.4	41.4 38 30	80	970	110	5.0
ISG 300-380B	300	409 614 767	113.6 170.6 213.1	35 32 25	78	970	90	5.0
ISG 300-235(I)	300	718 1080 1345	199.4 300 373.6	44.6 40 34.6	82	1450	160	5.5
ISG 300-235(I)A	300	642 965 1203	178.3 268.1 334.2	35.7 32 27.7	80	1450	132	5.5

產品說明書下載

上一篇：沒有了
下一篇：DL型立式多級管道泵
